電視高保真有源音箱
主要技術指標；
1.諧波失真：<0.5%(A計權)
2.信噪比：≥83dB(A計權)
3.頻響：功放：左右中高音：100Hz～20kHz；超低音40Hz～140Hz
電聲：45Hz～20kHz
4.最小源電動勢：420mV±2dB(中，高音)；120mV±2dB(超低音)
5.增益：中音：30±2dB；超低音：42±2dB；
6.功率：中音(左右)：≥25W(8?)，THD=2%(單聲道測試)；
超低音(左右)：≥50W(8?)THD=2%(單聲道測試)；
7. 電源電壓：~220V/50Hz
8. 功耗：≤200W
9. 尺寸：1000 × 480 × 102 (mm)
天逸的TV-100電視高保真有源音箱就是針對LCD、LED高清電視用戶而最新推出的高性能SOUNDBAR音響產品。
該產品具備以下幾大重特點：
1. 集成了目前流行的數字、模擬以及藍牙輸入接口，一機多能，能與多種音源設備配套使用，從而建立起簡單實用的家庭高保真音樂中心。
2. TV-100高保真電視音響通過機內大規模DSP數字聲場處理技術，完成具有真正意義上的電子分頻功率放大，采用8單元喇叭四通道技術，使音箱在全頻域范圍發出的聲音平滑流暢、細膩純美，具有豐滿明晰的音頻解析力，鮮明地體現出電子分頻有源音箱的先天優勢。
3. 超強DSP聲場處理技術可提供256種音樂、256種電影、256種新聞等不同的聲音效果。讓您享受無與倫比的調音樂趣！
該機的技術要點：

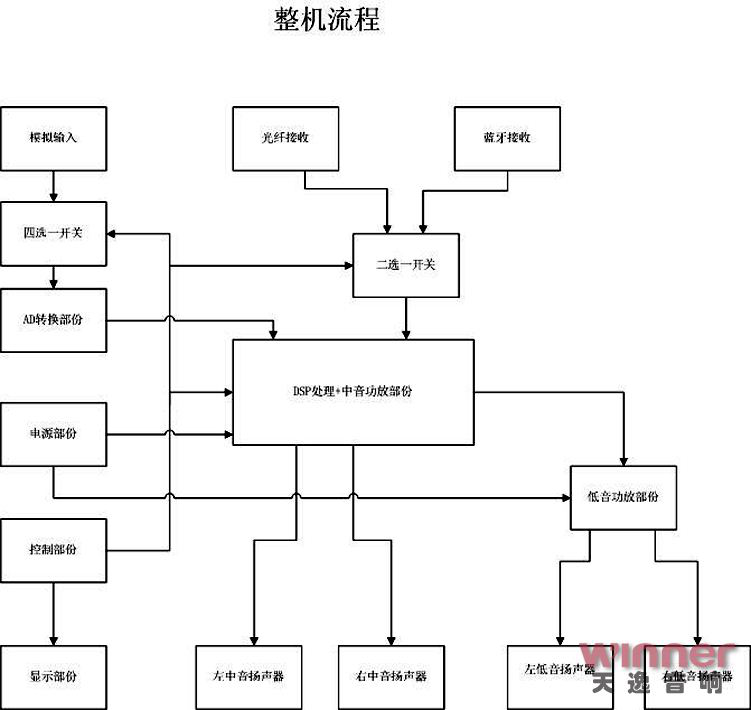

為了幫助大家了解這款SOUNDBAR高保真電視音響的技術要點，筆者特意根據電路畫出了信號處理流程圖：

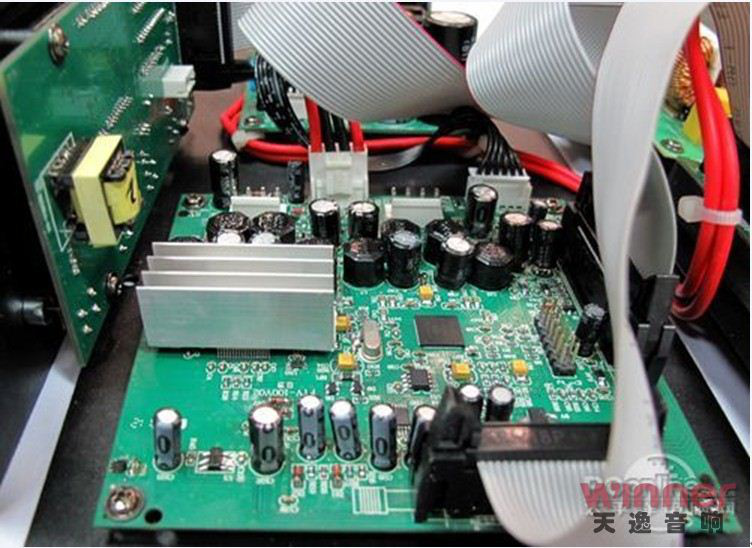

從原理方框圖可見：該音響的輸入信號端子較為豐富，除了和電視機匹配的模擬信號輸入端子外，還有信號保真度很高的光纖數字輸入端子和時下已經比較普及的藍牙3.0無線輸入端子，也就是說，除了和電視機配接外，該音響還可以作為和數碼產品接駁的高保真多媒體音響來使用。當來至音源的音頻或數字信號進入到該機的信號處理中心時，將在這里完成相應的AD轉換和DSP聲場處理及電子分頻放大，這一級是該機的核心技術所在，其芯片為來至美國Intersil公司旗下的D2Audio公司，是一家專門致力于為消費電子、汽車以及專業音頻產品等應用領域提供數字音頻功率放大器設計的創新領先廠商，是全球獨家擁有智能數字音頻功率放大器技術的廠商。其芯片的科技含量非常高，博得了全球眾多著名音響生產廠家包括POLK AUDIO等等的青睞。此次采用的該芯片為：D2-45X57-QP DSP處理器，是集DSP多種音效、以及全頻域電子分音、EQ調整、中高頻功率放大等等為一體的高科技音響處理芯片。它的工作原理是：來至輸入電路的L聲道和R聲道的信號源進入到D2-45X57-QP DSP處理器后，首先要通過信號的壓縮處理以適應芯片的處理規格，然后進行聲音效果的處理，隨后進入到芯片內置的雙5段頻率均衡控制電路，此時通過菜單即可非常方便的對雙5段頻率均衡器進行增減調整。隨后進入到揚聲器曲線補償電路，該機出廠時，廠家已經用AP測試儀將揚聲器的曲線補償?shù)阶罴训臓顟B(tài)并已經固化在DSP芯片內。隨后信號進入到電子分音電路將音頻的全頻域通過一系列的高通、低通等帶寬濾波電路，將其分為左右聲道中高音信號和左右聲道低音等4路輸出，左右聲道中高音信號依賴于DSP芯片內置的功率放大單元進行放大并輸出2×24W（8歐）功率直接推動左右聲道共六只中高音喇叭發聲，而解析出的低音信號，則通過線路輸出進入到該機的雙低音功放電路部分，該部分電路由著名的 STA505功放模組擔綱主角進行功率放大后，輸出2×50W（8Ω）的低音去推動安裝于箱底的兩個低音喇叭（低音炮）發聲。由此框圖可見，該電視高保真音響實質上是一個采用電子分音4聲道放大的2.1多媒體有源音箱系統。由于電路設計縝密，元器件選材精細，箱體工藝結實、符合其必須的聲學要求，加上8只優質喇叭的分頻協調工作及數碼音源的介入，使得該電視高保真音響名副其實，聲音好聽耐聽，極大的加強了平板電視的聲音效果，伴音清晰洪亮、飽滿醇厚、音樂細節畢現；低頻的力度、量感和彈性都有了上佳的表現，對電視的聲畫藝術的整體表現有至關重要的提升！尤其將該機作為多媒體以光纖線或UBS數據線駁接CD機或電腦接收音樂源碼流信號，那聲音的實際重放效果就有質的提升，完全可以媲美入門級的高保真音響之聲音效果，無論低頻、中頻還是高頻都有不錯的表現！
4. 電源部份采用高效的串聯諧振式穩壓開關電源，能耗低，效率高，可靠性更好。
5. 四通道的功放全都采用了高效率的集成數字功放芯片器件，比模擬放大器很大程式度上降低了功耗，保真度高，聲音細膩，音色中規中矩，有極強的可塑性，配合上千種DSP聲場效果，讓您隨性所欲的享受天籟之聲。
6. 為確保揚聲器系統及功率放大器安全，本機設有過載、短路、自激、直流電子保護線路，當相關情況發生時能以極快的響應速度開啟相應的保護功能。
8. 采用堅固耐用的高密度纖維板箱體和合理的聲學結構，確保有源音箱的聲音效果和美觀耐用。
一直以來，平板電視因為物理條件的先天條件，聲音的音質一直被人詬病，由于資身體積非常有限，缺少能讓揚聲器發出共鳴的聲學共鳴腔體，所以現今的液晶電視機尤其是超薄型平板電視雖然畫質得到了很大提高，但聲音效果與CRT/背投時代的產品相比確實讓人覺得非常羸弱。為解決這一缺陷，具有平板電視機聲音伴侶的“Soundbar”（中文譯名為：聲霸）概念下的長條形小音箱應運而生，與液晶電視的搭配讓人耳目一新；但是“Soundbar”的音質也很難說讓人完全滿意，因為長條形的箱體依然很難滿足安放大尺寸揚聲器所需的空間，低頻部分依然是缺失的。
如何讓平板電視音箱看上去不那么大，但是又能兼顧完整音域的重播，還要與電視機外觀上能搭配得當呢？天逸TV-100是一個不錯的折中選擇，下面奉上這款產品的試用報告。
●產品外觀設計：

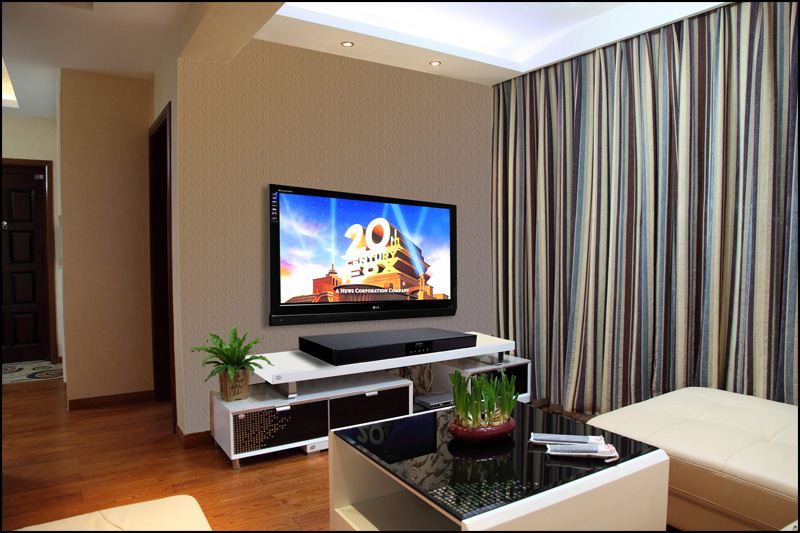

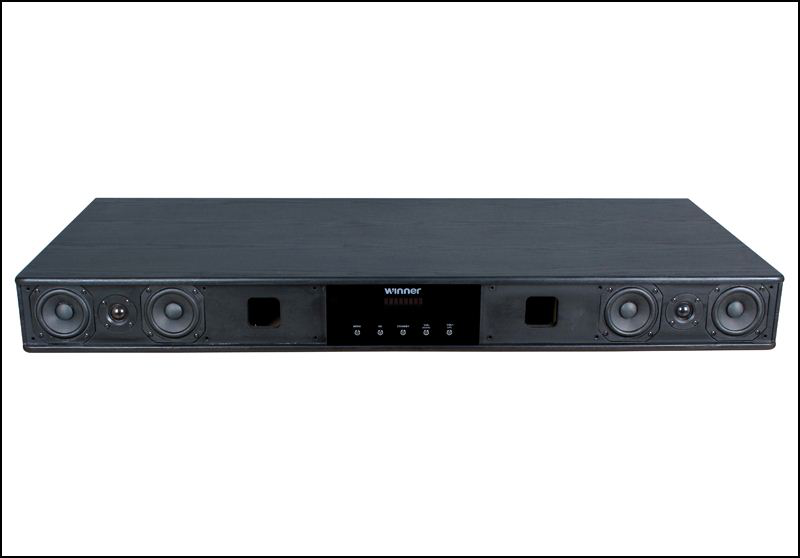

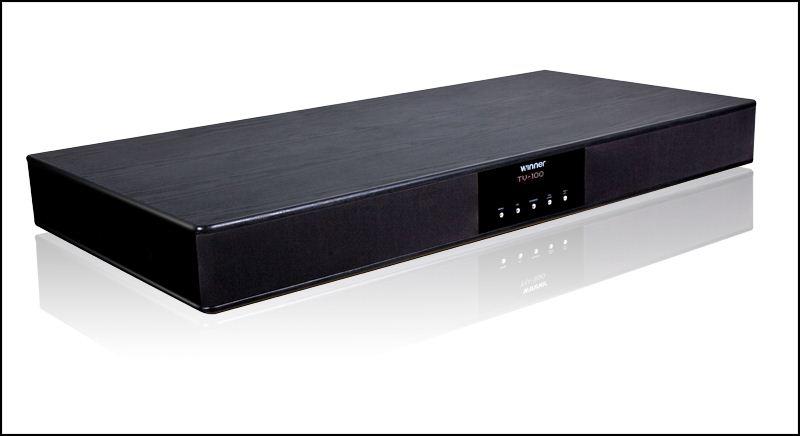

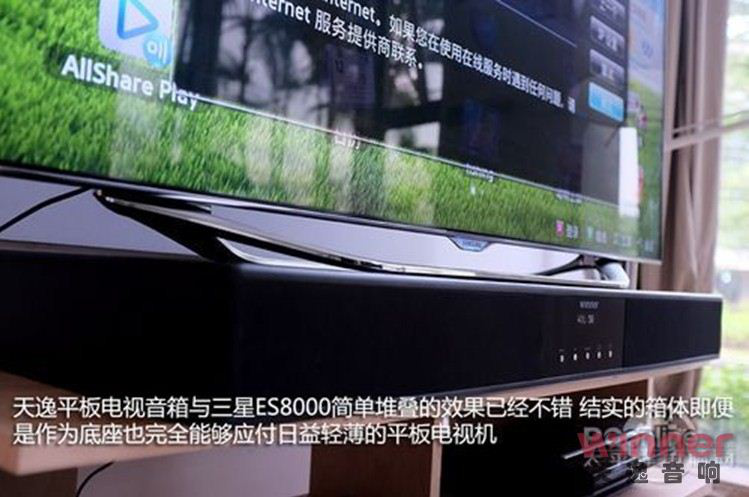

音箱采用了扁平狀長方體的箱體設計，因此正面看的時候它只是很薄的那么一塊。如果安裝了電視機底座，將電視機置于其上也并不會浪費電視柜的桌面面積。

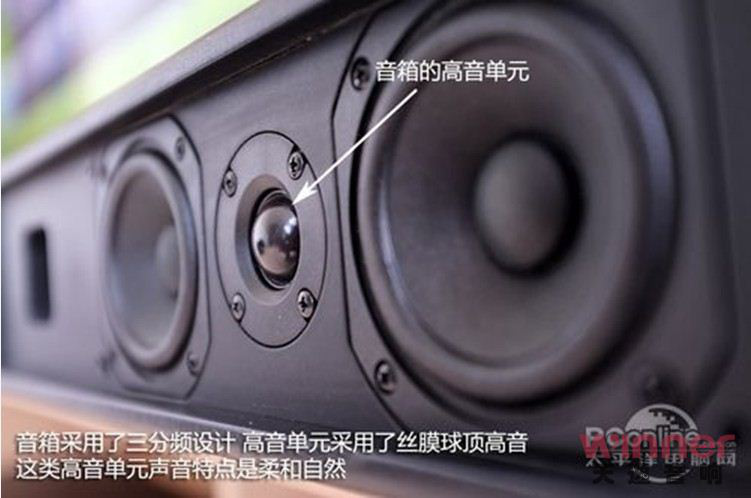

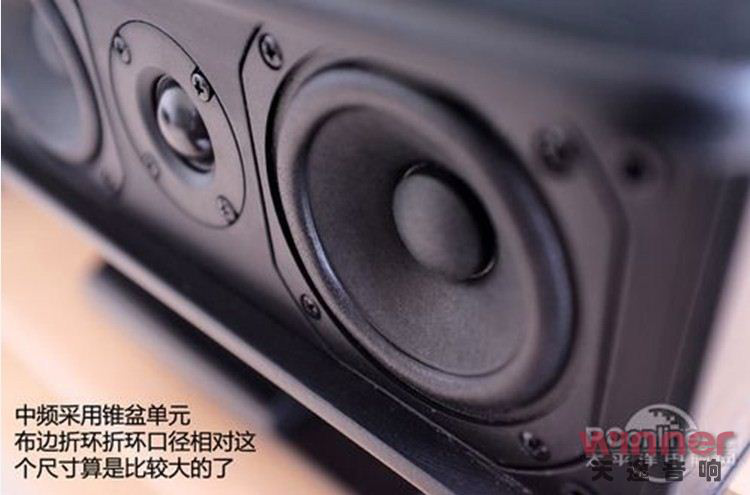

將音箱的右前面罩拆下后，可以看到音箱的前置喇叭配置，音箱采用三分頻設計，前置部分整合了高音和中音單元，這是因為中頻和高頻具有指向性，前置朝向有助于保持揚聲器的指向性性能指標。
中頻單元在3英寸左右，采用錐盆單元，振膜材料應該是復合纖維膜。

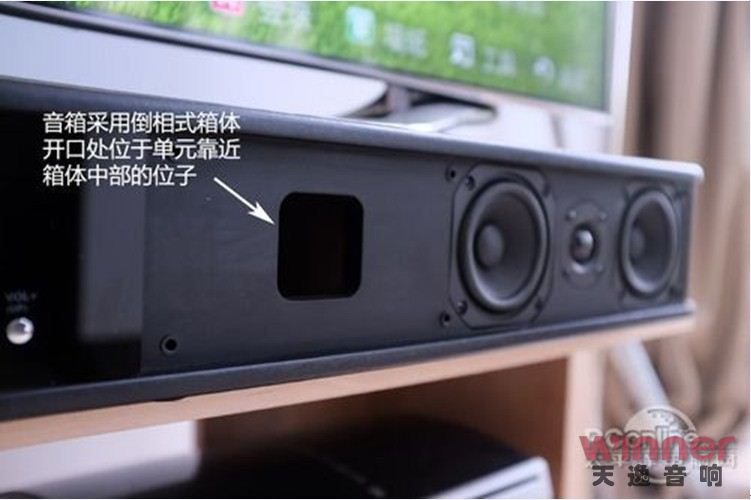

音箱采用開口箱設計，倒相式箱體的開口位于右側單元的最左側，為的是能夠輻射出足夠量的低頻。

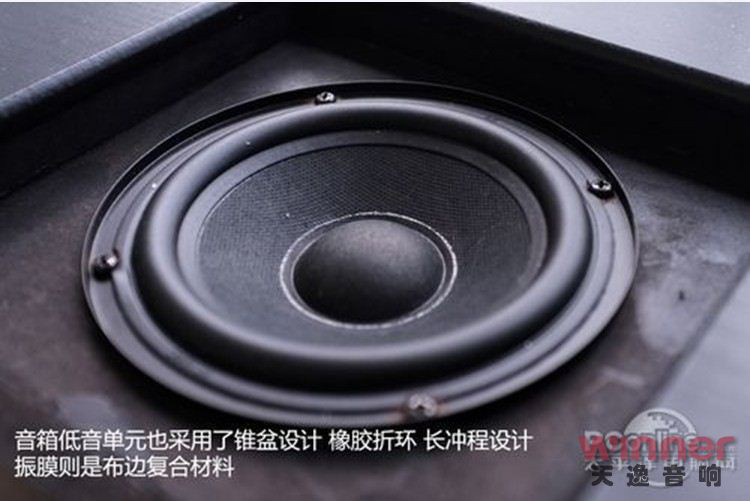

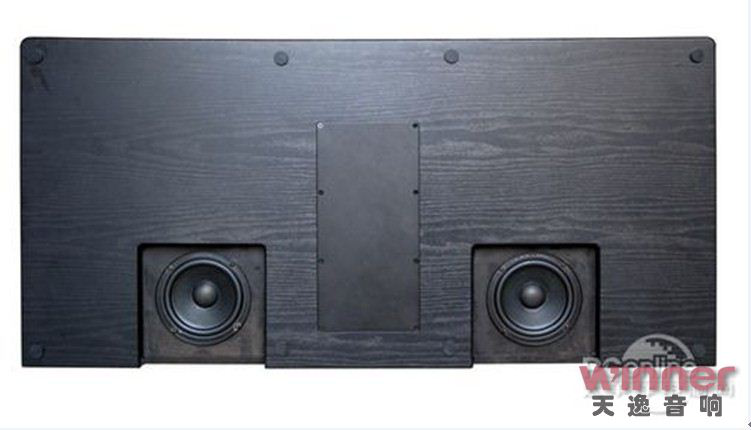

將音箱翻轉過來，我們可以看到其低音單元，采用了垂直地面的懸掛方式，又揚聲器直接對地輻射，這是很多低音單元的的設計思路，不過在這，可能是為了更好的利用箱體，因為隱藏在音箱底部可以不必將其前置以提高箱體的高度，影響音箱的整體外觀。
低音單元同樣采用了錐盆設計，但是振膜采用了更結實的編織材料。

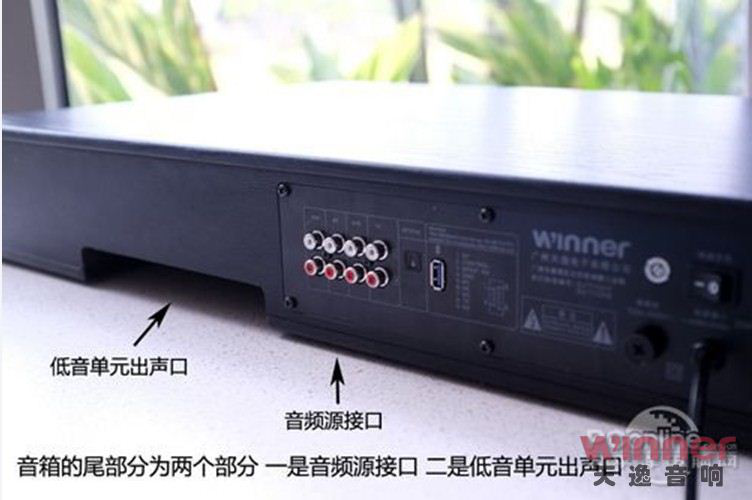

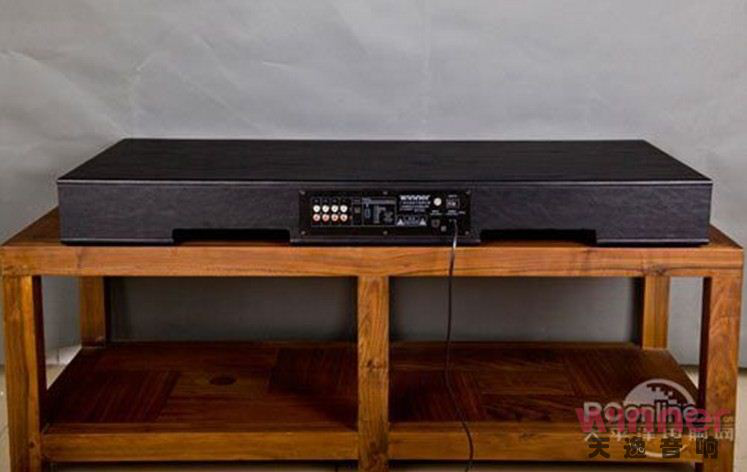

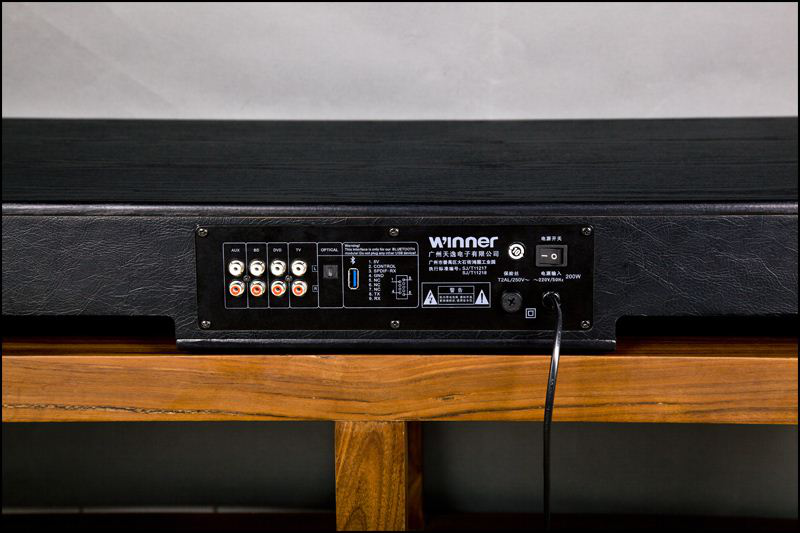

回過頭看看音箱的背面，低音單元的開口位于音箱尾部，對稱分布。再來看看背部細節。
該音響的輸入信號端子較為豐富，除了和電視機匹配的模擬信號輸入端子外，還有信號保真度很高的光纖數字輸入端子和時下已經比較普及的藍牙3.0無線輸入端子，也就是說，除了和電視機配接外，該音響還可以作為和數碼產品接駁的高保真多媒體音響來使用。
支持藍牙接收模塊這樣便可以與iPhone、iPad等便攜設備實現對接，充當產品的外置音箱。采用通用接口的好處就是一旦藍牙升級了，直接升級藍牙模塊即可，音箱整體不需要更換。

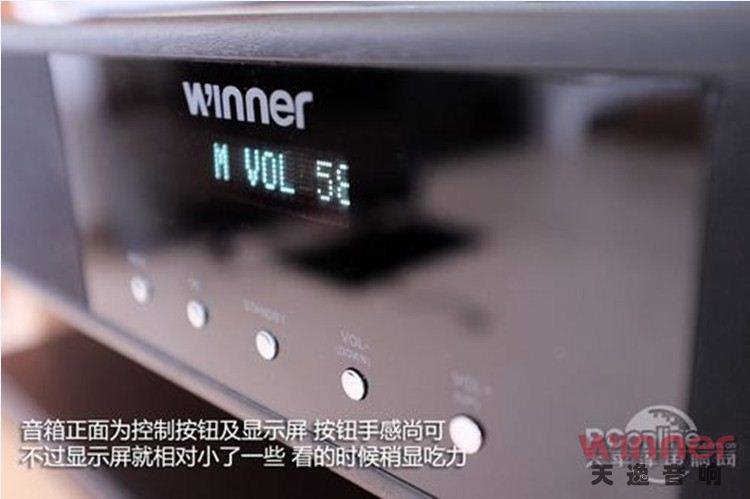

音箱正面中部是點陣顯示面板，并不大，不過倒是可以給正面帶來一點生氣。

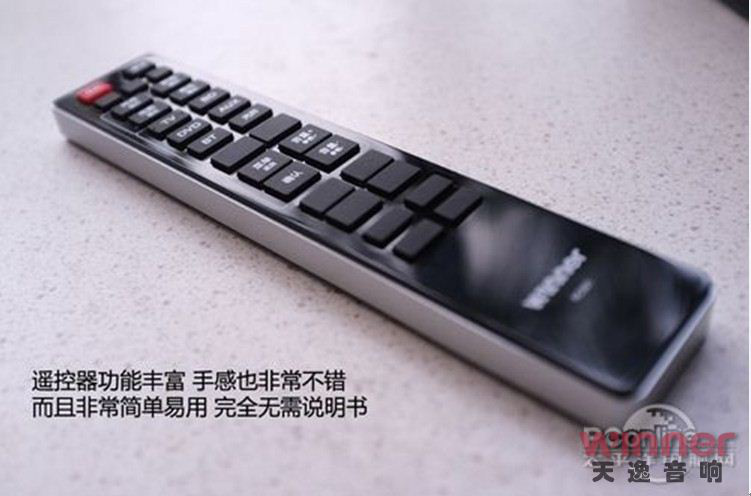

遙控器手感非常好，不過還有很多按鍵沒有定義到，實際上音箱的控制非常簡單，無需說明書，并且也無需太多按鍵。
●產品外觀設計

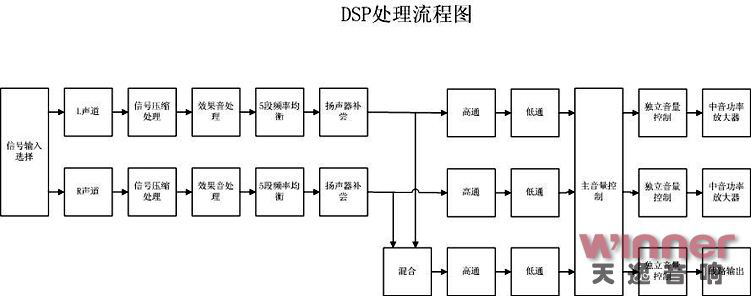

為了幫助大家了解這款SOUNDBAR高保真電視音響的技術要點，我們來看看產品的信號處理流程圖：

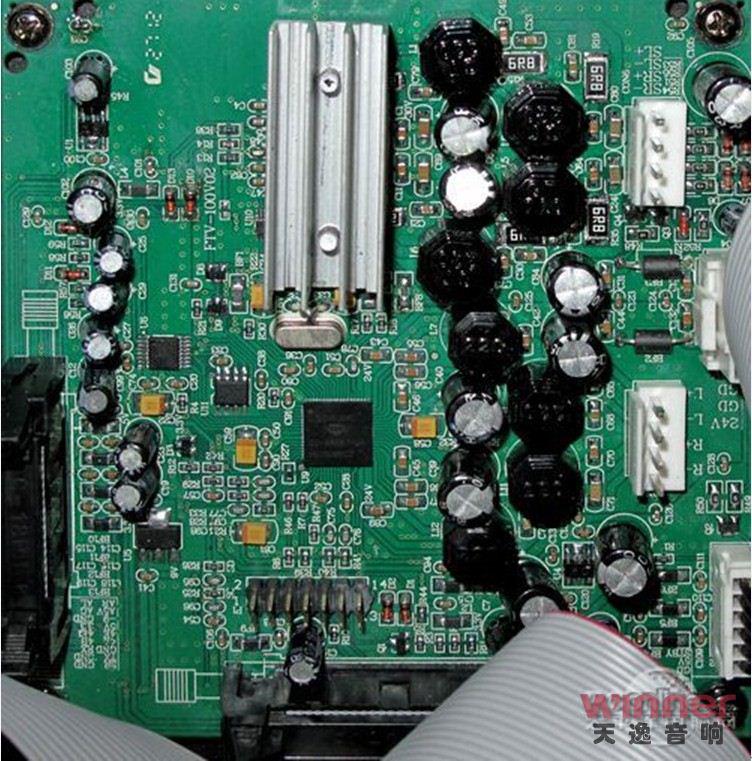

當來至音源的音頻或數字信號進入到該機的信號處理中心時，將在這里完成相應的AD轉換和DSP聲場處理及電子分頻放大，這一級是該機的核心技術所在，其芯片為來至美國Intersil公司旗下的D2Audio公司，是一家專門致力于為消費電子、汽車以及專業音頻產品等應用領域提供數字音頻功率放大器設計的創新領先廠商，是全球獨家擁有智能數字音頻功率放大器技術的廠商。其芯片的科技含量非常高，博得了全球眾多著名音響生產廠家包括POLK AUDIO等等的青睞。此次采用的該芯片為：D2-45X57-QP DSP處理器，是集DSP多種音效、以及全頻域電子分音、EQ調整、中高頻功率放大等等為一體的高科技音響處理芯片。
它的工作原理是：來至輸入電路的L聲道和R聲道的信號源進入到D2-45X57-QP DSP處理器后，首先要通過信號的壓縮處理以適應芯片的處理規格，然后進行聲音效果的處理，隨后進入到芯片內置的雙5段頻率均衡控制電路，此時通過菜單即可非常方便的對雙5段頻率均衡器進行增減調整。隨后進入到揚聲器曲線補償電路。
該機出廠時，廠家已經用AP測試儀將揚聲器的曲線補償?shù)阶罴训臓顟B(tài)并已經固化在DSP芯片內。隨后信號進入到電子分音電路將音頻的全頻域通過一系列的高通、低通等帶寬濾波電路，將其分為左右聲道中高音信號和左右聲道低音等4路輸出，左右聲道中高音信號依賴于DSP芯片內置的功率放大單元進行放大并輸出2×24W（8歐）功率直接推動左右聲道共六只中高音喇叭發聲，而解析出的低音信號，則通過線路輸出進入到該機的雙低音功放電路部分，該部分電路由著名的STA505功放模組擔綱主角進行功率放大后，輸出2×50W（8Ω）的低音去推動安裝于箱底的兩個低音喇叭（低音炮）發聲。
該電視高保真音響實質上是一個采用電子分音4聲道放大的2.1多媒體有源音箱系統。由于電路設計縝密，元器件選材精細，箱體工藝結實、符合其必須的聲學要求，加上8只優質喇叭的分頻協調工作及數碼音源的介入，從而保障產品音質輸出的品質。
尤其將該機作為多媒體以光纖線或UBS數據線駁接CD機或電腦接收音樂源碼流信號，那聲音的實際重放效果就有質的提升，可以媲美入門級音響之聲音效果，無論低頻、中頻還是高頻都有不錯的表現!
